远程无线高压核相仪的原理及操作介绍

现代电力运维中，远程无线高压核相仪已成为主流工具，具备安全、高效、精准的优势：

- 结构组成：由两台发射器(分别连接待核相的两个电源)和一台接收器组成，支持无线传输数据(传输距离可达数百米)。

- 核心功能：实时显示相位差、电压值，部分型号支持语音播报“同相”“异相”结果，自带绝缘防护，可在高压环境下安全操作。

- 适用场景：高压线路、变电站母线、电缆线路等各类高压电力设备的核相工作。

无线高压核相仪实物图

(示意图：左侧为发射器，连接高压线路;右侧为接收器，实时显示核相数据，操作人员可远距离观测，避免高压暴露)

仪器操作简介

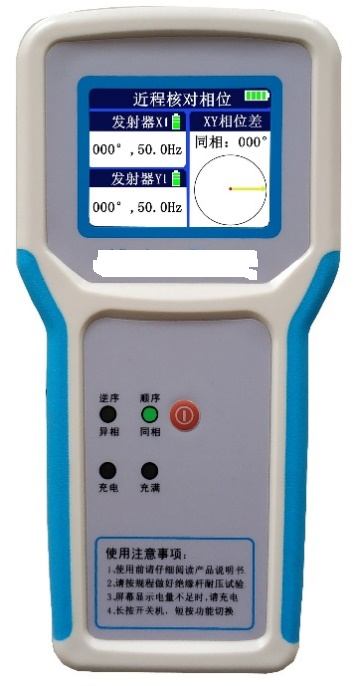

接收主机

液晶显示：

1)眉头：右上角手持机电量显示;

2)左上框：发射器X测量信息;

3)左下框：发射器Y测量信息;

4)右框：XY相位差、相位矢量图绘制。

注：发射器栏的“电池图形”为发射器电量。

指示灯：

1)异相灯亮(红)：两线路异相;

2)同相灯亮(绿)：两线路同相;

3)充电灯亮(红)：正在充电;

4)充电灯亮(绿)：电已充满。

按键：

1)长按开机或关机。

补充：

1)手持机底部有充电接口插孔、语音播报孔。

发射器

按键：

1)长按：开机;/ 短按：关机。

指示灯/蜂鸣器：

1)开机：红灯常亮，蜂鸣器短滴2次;

2)充电:红灯亮正在充电，绿灯亮已充满。

3)核相验电：与手持机交互信息，红绿灯交替闪烁，此时接触带电线路时蜂鸣器长滴3次后进入核相状态(表示线路带电);

3)非核相验电：未与手持机交互信息时，接触带电线路，红灯闪烁，蜂鸣器循环长滴;

安装螺孔：

1)与伸缩绝缘杆相连。

充电孔：

1)充电：连接充电器;

2)自检：连接测试线接地端;

3)低压检测：连接接地线。

远程核相

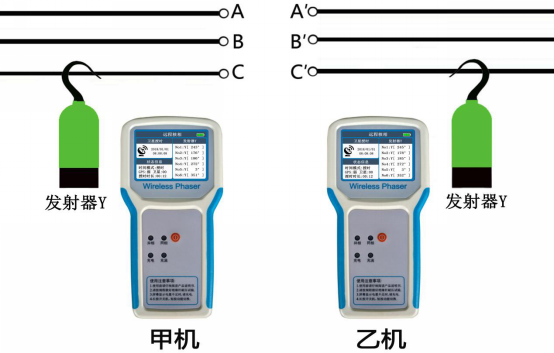

同时使用两台仪器可进行远程核相，原理图如下：

先将两台接收主机开机，切换到远程核相模式，在室外有GPS信号的地方完成授时，直至语音播报发射器无信号。再将分别将Y发射器接触所测带电线路，此时两台接收主机每5秒记录一组数据，No1到No6分别为每分钟的0s、5s、15s、20s、25s、30s的数据，完成一轮后下一轮NO1到NO6分别为每分钟的35s、40s、45s、50s、55s、60s的 数据。对比甲乙两机同一编号的数据即可判断同异相。显示界面如下：

                    甲机                                            乙机

提示：

(1)若测试地点无GPS信号(如地下配电室)，需先在室外有GPS信号的地方，将接收主机连接到GPS卫星信号后，再拿到无GPS信号的地方测量，主机会自动切换到授时模式。此时主机使用内部时钟，其精度比GPS时钟差，且误差会累积，请在授时30分钟内完成测试，否则需重新连接GPS信号来校准时钟，以保证测试精度。

(2)如果甲乙两机在短距离范围内(相距小于300米)测量，两发射器的无线信号会相互干扰，可能使测量结果无效。

(3)结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，相位差<±30°为同相

市电自检

按下图将发射器连接自检测试线，发射器启动，蜂鸣器鸣叫，红绿两指示灯交替闪烁。接收主机开机，在近程核相模式下显示对应发射器信息，则发射器与主机工作均正常。

提示：

(1)自检时两发射器与接收主机的距离大于0.5米为宜。当距离小于0.2米时，可能只连接了1个发射器而主机显示2个发射器信息。此现象为正常现象，不影响仪器使用。当2个发射器都接电时，仪器显示不受短距离影响。

(2)自检测试线内部串有2M电阻，测试时人接触鳄鱼夹不会触电。

(3)自检测试相位差为180度左右时，将任一自检线插头反转，则相位差变为0度左右，反之亦然。
